ما هو المحول الكهربائي وما مكوناته؟

1. المعرفة الأساسية المحولات

1.1 تعريف المحولات والدور

المحول عبارة عن جهاز كهربائي ثابت نسبيًا ، عن طريق لفه في نفس قلب ملفين أو أكثر ، اللفات من خلال التدفق المغناطيسي المتناوب بين التوصيل البيني. من أجل إرسال محطة توليد الكهرباء ، يتم استخدام النقل الاقتصادي للكهرباء والتوزيع المعقول والاستخدام الآمن لمحولات الطاقة.

1.2 مبدأ عمل المحولات

ببساطة ، مبدأ عمل المحولات هو "الكهرباء تولد المغناطيسية ، المغناطيسية تولد الكهرباء". يتم لف الملف الأولي (الأساسي) والملف الثانوي (الثانوي) للمحول معًا على قلب ، وعندما يتم تغذية الملف الأولي بالجهد U1 ، يتم إنشاء تدفق مغناطيسي متناوب في القلب ، والذي يمر عبر الملف الأولي و الملف الثانوي ، ووفقًا لقانون الحث الكهرومغناطيسي ، يتم إنشاء الجهد المستحث E1 و E2 في الملفين الأولي والثانوي على التوالي.

وفقًا لقانون الحث الكهرومغناطيسي ، فإن الإمكانات المستحثة للملفات الجانبية الأولية والثانوية هي

E1 / E 2= U1 / U 2= N1 / N 2= K (k هي نسبة المتغيرات)

1.3 التكوين الأساسي للمحول

تتكون المحولات المغمورة بالزيت عادة من سبعة أجزاء ، على النحو التالي:

• قسم لب الحديد

الفولاذ المدلفن على البارد عالي الجودة أو سبائك غير متبلورة بسماكة أقل من أو يساوي 0. 3 مم يستخدم بشكل أساسي كهيكل عظمي.

• قسم اللف

عادة ما يتم لفها بسلك نحاسي عالي الجودة من الدرجة الأولى وخالي من الأكسجين ، وهو قلب المحول.

• قسم خزان الزيت

عادة ما تكون المحولات المغمورة بالزيت مجهزة بخزانات زيت ، بما في ذلك حافظات الزيت ، والأقواس ، إلخ.

• قسم العزل

يشمل زيت المحولات وعزل الورق وبناء العزل الداخلي.

• قسم أجهزة القياس

بما في ذلك موازين الحرارة ومقاييس مستوى الزيت وما إلى ذلك.

• قسم نظام التبريد

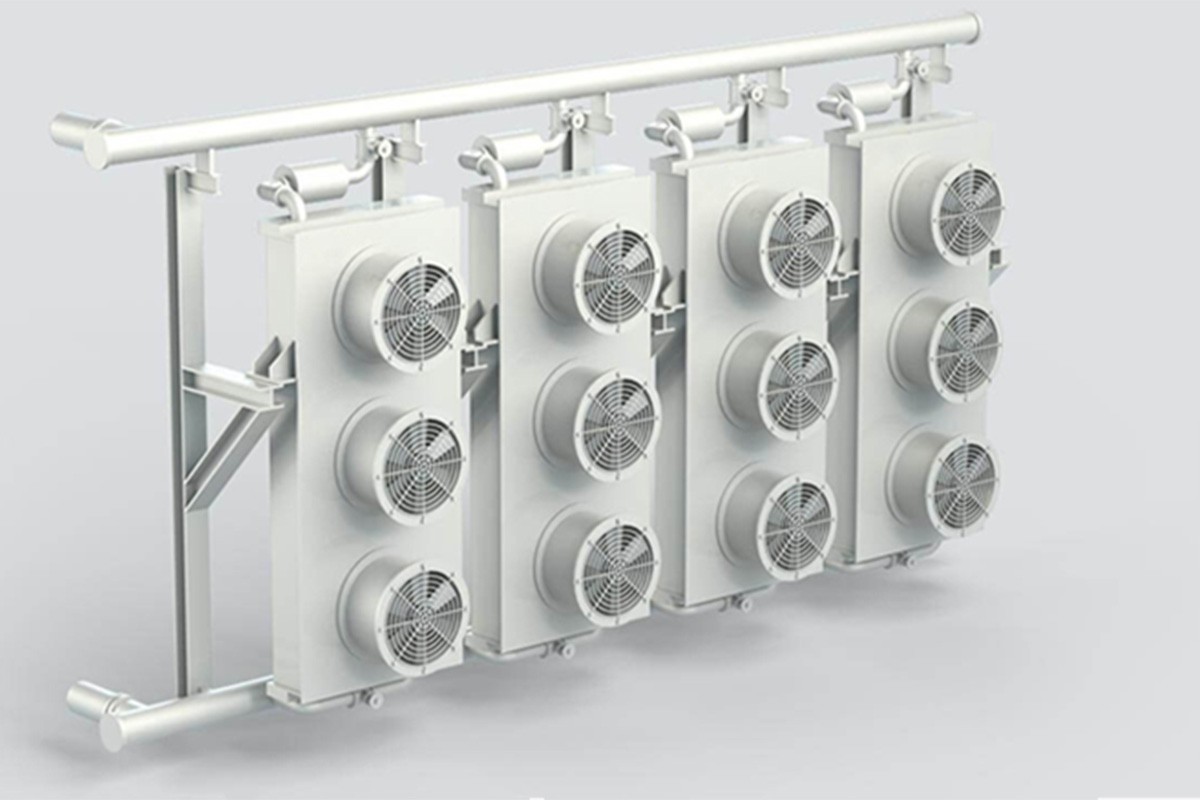

بما في ذلك المبرد أو المبرد ، مضخة الزيت ، المروحة ، إلخ.

• قسم جهاز الحماية

مبيدات الضغط ، مرحلات الغاز ، ماصات الرطوبة ، إلخ.

تتكون محولات النوع الجاف عادة من أربعة أجزاء رئيسية ، على النحو التالي:

• قسم لب الحديد

• قسم اللف

• قسم نظام التبريد

• قسم أجهزة القياس

1.4 رسم تخطيطي لهيكل المحولات

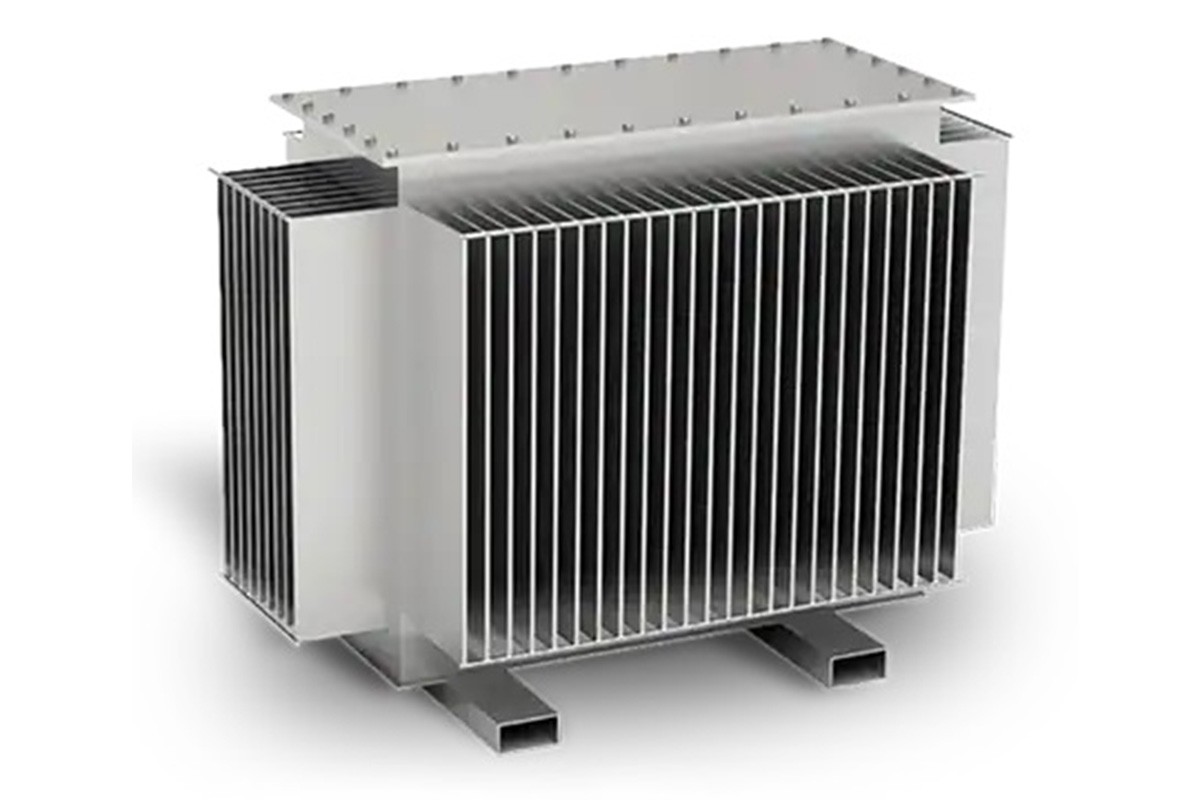

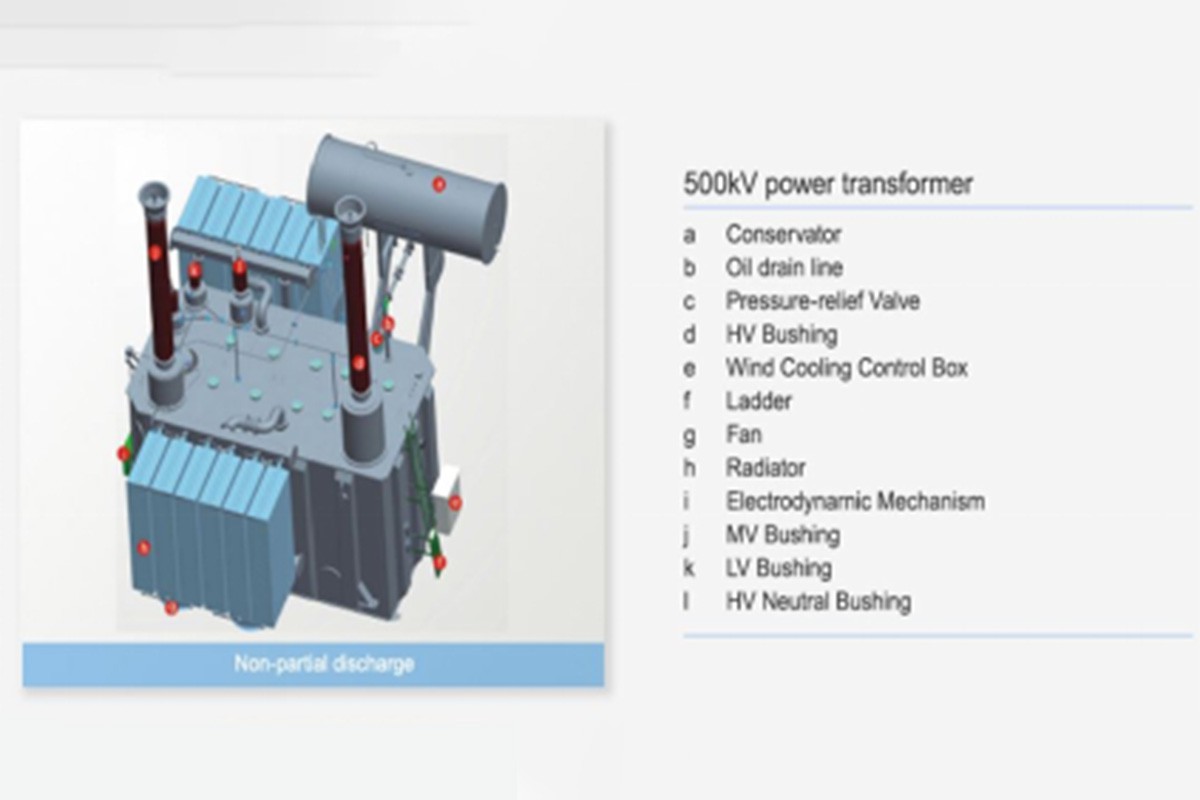

• رسم تخطيطي لشكل محول الطاقة المغمور بالزيت على ثلاث مراحل

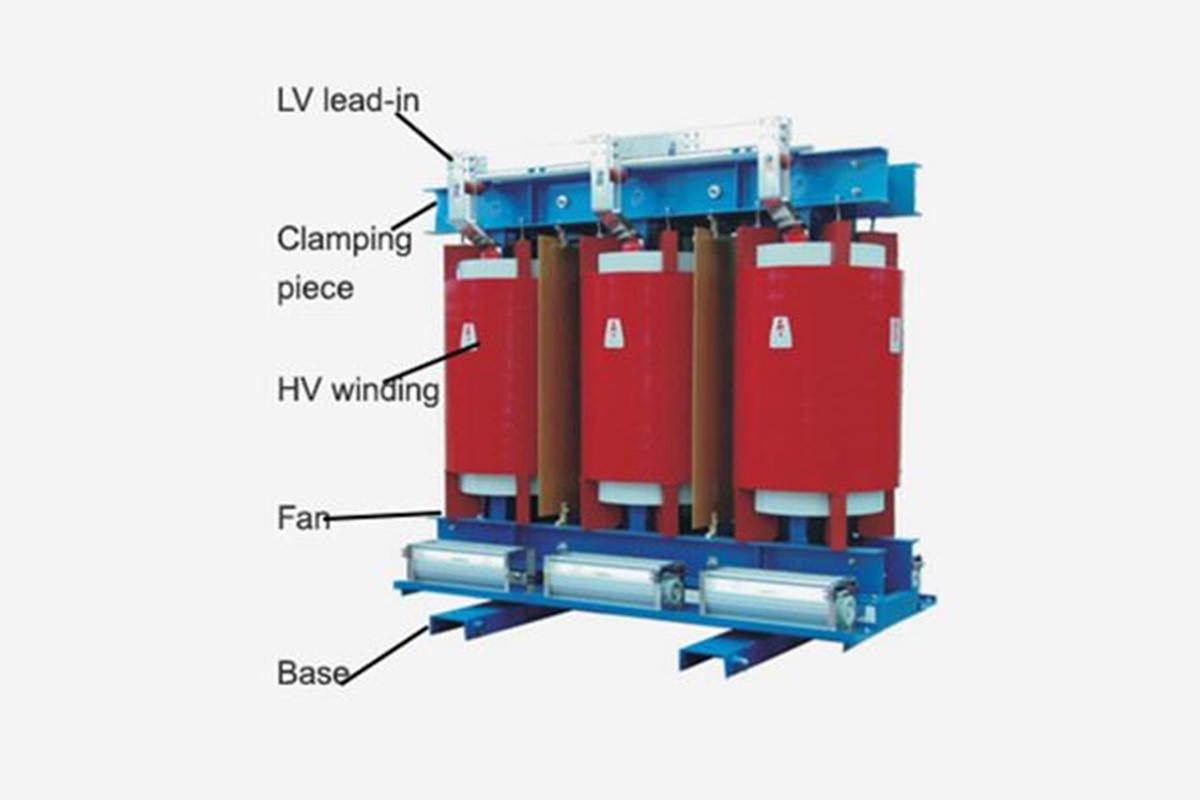

• مخطط شكل محول الطاقة من النوع الجاف

2. تصنيف المحولات

هناك أربعة أنواع رئيسية من المحولات:

• محولات التوزيع

• محولات مغمورة بالزيت

• محولات التوزيع من النوع الجاف

• محولات توزيع السبائك غير المتبلورة

محولات التوزيع:تنحى من الجهد العالي إلى جهد التوزيع النهائي وتستخدم مباشرة للتوزيع.

محولات مغمورة بالزيت: محولات ذات قلب ولفائف مغمورة بالزيت.

محولات التوزيع من النوع الجاف: محولات لا يغمر فيها القلب ولا اللفات في سائل عازل.

محولات توزيع السبائك غير المتبلورة: محولات التوزيع باستخدام النوى المصنوعة من شرائح سبائك غير متبلورة ذات خصائص مغناطيسية ناعمة كمادة قابلة للاختراق.

2.1 تصنيف المحولات حسب التطبيق

2.1.1 محول تصعيد

يشير المحول التدريجي إلى البدء الفوري للجهد ، في الوقت الحالي ، يمكن لمصنعي المحولات المحلية القيام بفعالية بتعزيز فوري نادر نسبيًا ، وتعزيز قدرة التعزيز الفوري للمحول قوي نسبيًا ، وتأثير التعزيز أفضل.

إنه يختلف من حيث أن مفتاح المنظم غير المتحمس لا يملك القدرة على تغيير التروس مع الحمل ، لأن مغير الصنبور هذا في عملية تغيير التروس ، هناك عملية فصل قصيرة للوقت ، سيؤدي فصل تيار الحمل إلى حدوث انحناء بين جهات الاتصال المحترقة مغير الصنبور أو ماس كهربائى ، لذلك يجب أن تعمل تروس النقل على إيقاف تشغيل المحول. لذلك ، فإن متطلبات الجهد المستخدمة بشكل عام ليست صارمة للغاية ولا تحتاج إلى ضبط محول التروس بشكل متكرر.

2.1.2 محول التنحي

المحول التدريجي هو محول يأخذ جهدًا أعلى عند الإدخال و

يحولها إلى جهد مثالي منخفض نسبيًا عند الخرج ، وبالتالي تحقيق الغرض

من تخفيض الجهد.

2.2 تصنيف المحولات حسب عدد المراحل

2.2.1 محولات أحادية الطور

المحولات أحادية الطور هي محولات يكون فيها كل من الابتدائي والثانوي

اللفات هي لفات أحادية الطور.

2.2.2 محول ثلاثي الأطوار

المحولات ثلاثية الطور هي مزيج من ثلاثة محولات أحادية الطور بنفس السعة. يحتوي على ثلاثة أعمدة أساسية ، كل منها ملفوف بملفين من نفس المرحلة ، أحدهما للجهد العالي والآخر للجهد المنخفض.

2.3 تصنيف المحولات بطريقة التبريد

• تبريد ذاتي للهواء الجاف

• العزل الجاف المصبوب

• تبريد ذاتي مغمور بالزيت

• مغمورة بالزيت ومبرد بالهواء

• ماء مغمور بالزيت مبرد

• دوران الزيت القسري المبرد بالهواء

• تداول الزيت القسري المبرد بالماء

2.4 تصنيف المحولات من خلال وضع التنظيم

• تنظيم الجهد غير الإثارة

• تنظيم الحمل

3. المعلمات التقنية المشتركة للمحولات

   القدرة المقدرة (kVA): الفولطية. السعة التي يمكن توفيرها غير مستمرة

العملية في التصنيف الحالي.

   الفولطية المقدرة (kV): جهد العمل الذي يمكن أن يتحمله المحول في التشغيل طويل الأمد. من أجل تلبية احتياجات تغييرات جهد الشبكة ، يتم تزويد جانب الجهد العالي للمحول بصنبور ، ويتم ضبط جهد الخرج لجانب الجهد المنخفض عن طريق ضبط عدد لفات لف الجهد العالي.

   التصنيف الحالي (A): التيار الذي يسمح للمحول بالمرور به لفترة طويلةتحت القدرة المقدرة.

   خسارة عدم التحميل (كيلوواط): يتم تطبيق الجهد المقنن للتردد المقنن على أطراف ملف واحد ، والطاقة النشطة التي تمتصها اللفات المتبقية مفتوحة. يتعلق بالأداء وعملية التصنيع للصفائح الفولاذية المصنوعة من السليكون الصلب ، بالإضافة إلى الجهد المطبق.

  تيار بدون تحميل (بالمائة): التيار الذي يمر عبر الملف الأولي عندما يكون الجانب الثانوي من المحول غير محمل عند الجهد المقنن. يتم التعبير عنها بشكل عام كنسبة مئوية من التصنيف الحالي.

    خسارة الحمل (كيلوواط): ماس كهربائى اللف الثانوي للمحول وتمريرالتصنيف الحالي من خلال موضع الصنبور المقنن للملف الأساسي ، أي الطاقةالتي يستهلكها المحول في هذا الوقت.

   جهد المعاوقة (بالمائة): ماس كهربائى اللف الثانوي للمحول وزيادة الجهد ببطء في اللف الأولي. عندما يكون تيار الدائرة القصيرةاللف الثانوي يساوي القيمة المقدرة ، الجهد المطبق على الجانب الأساسي عندهذا الوقت. يتم التعبير عنها بشكل عام كنسبة مئوية من الجهد المقنن.

   رقم المرحلة والتردد: ثلاث مراحل تبدأ بـ S ، المرحلة الواحدة تبدأ بـ D.

   ارتفاع درجة الحرارة والتبريد: الفرق بين لف المحول أو الزيتتسمى درجة الحرارة ودرجة الحرارة المحيطة حول المحول باللفأو ارتفاع درجة حرارة سطح الزيت. ارتفاع درجة حرارة لف المحولات المغمورة بالزيتالحد الأقصى 65 ك ، وارتفاع درجة حرارة سطح الزيت 55 كلفن. هناك أيضا تبريد مختلفالطرق: التبريد الذاتي بالغمر بالزيت ، التبريد بالهواء القسري ، التبريد بالماء ، نوع الأنبوب ، الصاجاكتب ، إلخ.

   درجة العزل: هناك معايير درجة العزل. مثال على العزلطريقة تمثيل المستوى على النحو التالي: مستوى العزل لمحول مع أالجهد المقنن عالي الجهد 35 كيلو فولت والجهد المنخفض المقدر بـ 10 كيلو فولتبواسطة LI200AC85 / LI75AC35 ، حيث يشير LI200 إلى أن نبضة البرق عالية الجهدالجهد الصمود للمحول هو 200kV ، وتردد الطاقة يتحمل الجهدهو 200 كيلو فولت. إنه 85kV ، ونبضة الصواعق ذات الجهد المنخفض 75kV ، وتردد الطاقة تحمل الجهد 35kV.

   تسمية مجموعة الاتصال: لفات المحولات متصلة بمختلفمجموعات وفقا لعلاقة المرحلة للمحول 1. الثانويةيسمى اللف بمجموعة توصيل اللفات. من أجل التمييز المختلفمجموعات الاتصال ، غالبًا ما يستخدم رمز الساعة ، أي طور الجهد العالييتم استخدام جهد الخط الجانبي كإبرة طويلة للساعة ، والتي يتم تثبيتها عند الساعة 12 ، ويتم استخدام جهد الخط الجانبي للخط الجانبي لجهد الخط الجانبي للجهد المنخفض على أنه قصيرإبرة الساعة. انظر أين نقاط الإبرة القصيرة. يتم استخدام الأرقام كعناوين لـالمجموعات المتصلة. على سبيل المثال ، يشير Dyn11 إلى أن الملف الأساسي هو (دلتا)الاتصال ، اللف الثانوي هو اتصال النقطة المركزية (النجمة) ، والرقمعدد المجموعات (11) نقطة.
